Le GPU sag, ou affaissement de la carte graphique, apparait quand une carte longue et lourde penche vers le bas sous son propre poids. Le risque principal n'est pas une panne immediate, mais une contrainte mecanique continue sur le slot PCIe, l'equerre arriere et parfois le PCB. La bonne correction consiste donc a soutenir la carte de facon stable, droite et sans torsion.
La methode la plus sure est d'ajouter un support dedie, puis de verifier que la carte est simplement maintenue a niveau, sans etre soulevee excessivement. Un support de carte graphique horizontal est justement concu pour soutenir une carte lourde tout en protegeant la stabilite du montage.
Quand le GPU sag devient un vrai probleme
Un leger affaissement visuel n'entraine pas forcement un dommage immediat. En revanche, si la carte penche clairement, si son extremite libre descend de facon visible, ou si vous voyez une tension sur le slot PCIe, il vaut mieux corriger le probleme rapidement.
Les signaux a surveiller sont simples: carte non horizontale, equerre arriere legerement tiree, connecteur PCIe qui semble en biais, ou vibrations quand vous deplacez le boitier. Si la carte bouge facilement au toucher, le support actuel est insuffisant.
La methode la plus sure pour corriger le GPU sag

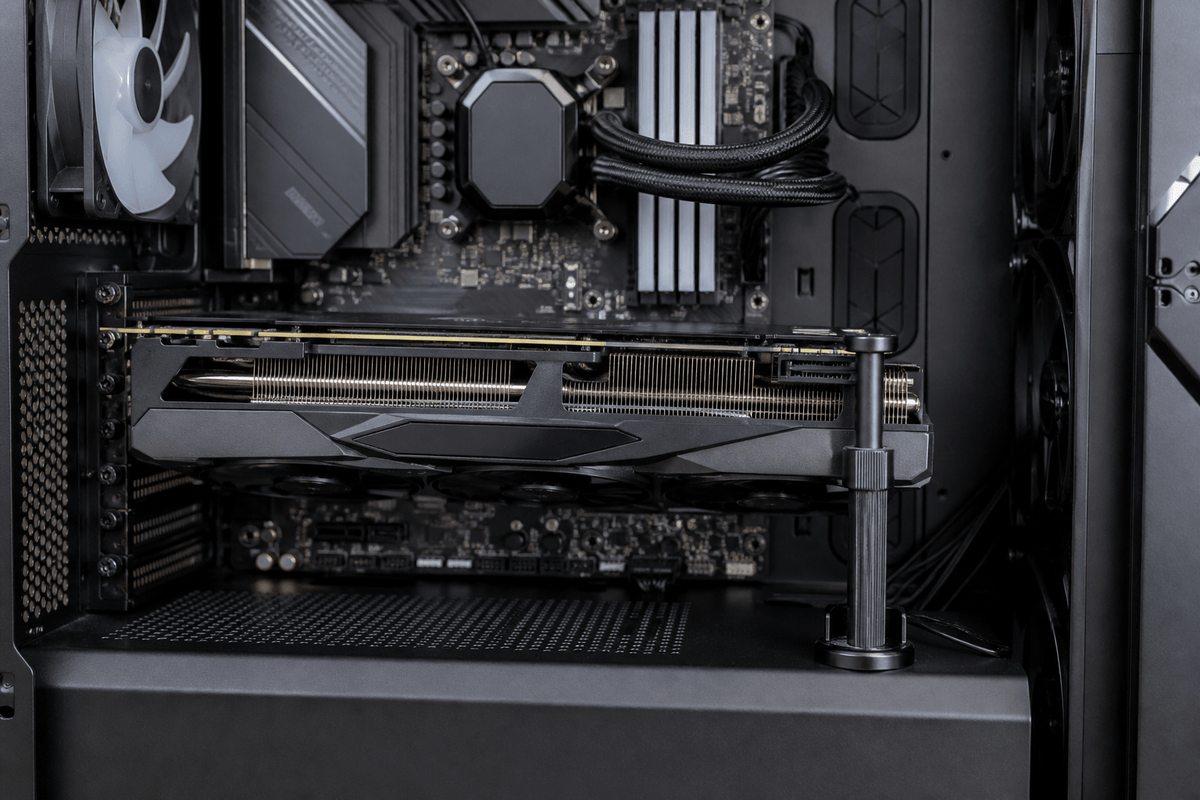

La solution la plus fiable consiste a utiliser un support reglable place sous l'extremite libre de la carte. L'objectif n'est pas de pousser fort vers le haut, mais d'apporter un point d'appui leger et stable pour remettre la carte a niveau.
- Eteignez le PC, coupez l'alimentation et debranchez le cable secteur.
- Posez le boitier sur une surface stable, idealement a plat.
- Reperez l'extremite de la carte qui s'affaisse le plus, en general le cote oppose au slot PCIe.
- Placez le support sous une zone rigide du refroidisseur ou de la structure de la carte, pas sous un ventilateur.
- Montez progressivement la hauteur jusqu'a ce que la carte revienne a l'horizontale.
- Arretez-vous des que le niveau est correct. Il ne faut pas surcompenser.
Cette approche est la plus sure parce qu'elle reduit la charge verticale sur le slot sans imposer une contrainte inverse. Le support COOLMOON cite plus haut est decrit comme un support de carte graphique horizontal pour PC, ce qui correspond precisement a cet usage.
Ou placer le point d'appui
Le bon point d'appui se trouve sous une partie solide du carenage ou du dissipateur, le plus souvent pres du coin exterieur de la carte. Evitez les ailettes fines, les pales de ventilateur, les cables et les zones proches de petits composants apparents.
Si le support est reglable, montez-le par petites increments. Une carte simplement droite est preferable a une carte legerement remontee de force.
Ce qu'il ne faut surtout pas faire
Beaucoup de solutions improvisees semblent fonctionner visuellement, mais ajoutent des risques mecaniques ou thermiques. Une correction sure doit rester stable, non conductrice si possible, et facile a verifier dans le temps.
- Ne forcez jamais la carte vers le haut avec la main pendant que vous serrez les vis.
- Ne placez pas d'objet instable sous un ventilateur ou contre des pales en rotation.
- N'utilisez pas de piece metallique non isolee qui pourrait toucher un circuit ou provoquer un court-circuit.
- Ne surlevez pas la carte au point de creer une tension inverse sur le slot PCIe.
- Ne suspendez pas la carte avec une fixation approximative qui tire lateralement sur le PCB.
Les cales bricolées peuvent depanner temporairement, mais elles doivent rester la derniere option. Si vous utilisez un objet provisoire, il doit etre stable, non abrasif, non conducteur et coupe a la bonne hauteur, sans pression excessive.
Support GPU, anti-sag bracket ou solution provisoire: que choisir
| Solution | Niveau de securite | Usage recommande | Point de vigilance |
|---|---|---|---|
| Support vertical reglable | Eleve | Cartes longues et lourdes | Bien regler la hauteur |
| Bracket anti-sag fourni avec le boitier ou la carte | Eleve | Si la compatibilite est bonne | Verifier l'alignement reel |
| Cale provisoire non conductrice | Moyen | Depannage court terme | Stabilite et pression |
| Objet improvise instable ou metallique | Faible | A eviter | Risque mecanique ou electrique |
Si votre objectif est une correction simple et durable, un support dedie reste le choix le plus prudent. Dans le meme esprit de stabilisation materielle, une page comme PC Cooling & Accessories peut etre utile pour rester dans des accessoires directement lies a la tenue mecanique et au refroidissement du PC.
Verifier aussi le boitier, les vis et l'environnement du PC
Le sag ne vient pas toujours uniquement du poids de la carte. Un boitier deplace souvent, un montage incomplet des vis d'equerre, ou un PC pose dans une position peu stable peuvent aggraver la contrainte.
Commencez par verifier que la carte est bien vissee au chassis et que rien ne bloque son alignement. Si l'unite centrale est mal positionnee ou subit des vibrations, un support d'unite centrale reglable peut aussi aider a limiter les chocs, les deplacements et l'exposition a la poussiere au niveau du boitier.
Comment savoir si la correction est bonne
Une fois le support en place, regardez la carte de face et de profil. Elle doit paraitre droite, sans remontée excessive du cote libre et sans torsion visible sur le connecteur PCIe.
Allumez ensuite le PC et verifiez trois points: les ventilateurs tournent librement, aucun cable ne touche les pales, et le support ne bouge pas avec les vibrations normales. Apres quelques jours, refaites un controle visuel rapide pour confirmer que la hauteur n'a pas change.
FAQ
Le GPU sag peut-il endommager la carte graphique?
Oui, surtout a long terme. Le probleme principal est la contrainte mecanique exercee sur le slot PCIe, l'equerre arriere et parfois le PCB, plutot qu'un dommage instantane.
Faut-il remonter fortement la carte pour corriger le sag?
Non. Il faut seulement la remettre a niveau. Une surcorrection peut creer une contrainte inverse et n'est pas plus sure.
Une cale maison est-elle acceptable?
Seulement en solution temporaire et si elle est stable, non conductrice, bien ajustee et placee sous une zone rigide de la carte. Pour un usage durable, un support dedie est plus fiable.
Ou faut-il placer un support anti-sag?
Sous l'extremite libre de la carte, au niveau d'une partie rigide du refroidisseur ou du carenage. Il ne faut pas appuyer sur un ventilateur ni sur une zone fragile.
